隆重推出：PDI最新力作，旁孔測試儀

隨著我國基建步伐的放緩，新建工程數量越來越少，而大量的在役建筑卻臨近其設計壽命，需要對其質量進行評估，以便決定是否對其進行維修加固，還是報廢拆除。在既有建筑檢測中，對其樁基礎的評估至為重要，但很多老舊建筑，因為年代久遠，資料遺失，已無法準確獲知當時的設計參數。因樁基礎身處地下，情況復雜，現有技術手段有限，對其進行準確的檢測評估至今仍困難重重。

樁基礎最為重要的參數是其承載能力，但因為上部結構的存在，檢測其承載力無從下手。因此目前對于既有建筑下樁基礎的檢測，主要是對其長度進行驗證，以及對其完整性進行評價。目前業內常用手段主要有以下幾種：

1.      低應變雙速度法：檢測樁基礎完整性與樁長；

2.      磁法：測試含有鋼筋籠的樁基礎或鋼樁的樁長；

3.      旁孔法：檢測樁基礎的長度。

旁孔地震波法是一種用來確定未知樁基礎深度的有效手段。測試之前，需要在樁的附近打一個鉆孔，并下PVC管，鉆孔與樁的距離控制在0.3-1.5m之間，一般是0.5m，鉆孔后要用蓋子將PVC管蓋住，以防異物落入管中。鉆孔深度一般要超過既有樁長5m左右。測試時，需要在PVC管中注滿清水，然后將專用水聽器放入管中，以固定的深度間隔往下放。在下放水聽器的同時，需要用內置傳感器的力錘敲擊樁頂，或者樁上方的承臺、蓋梁等，保證產生的應力波能夠沿著樁身向下傳播，應力波沿樁身傳播的同時，也會向周圍土體折射，并被鉆孔中的水聽器檢測到并傳輸?shù)街鳈C記錄下來。當水聽器的深度在樁長范圍以內時，應力波通過樁身、土體到達水聽所需的時間應該保持線性增加，即應力波首波沿深度方向的連線應保持相同的斜率；當水聽器深度超過樁長，由于應力波在樁身與土體中的傳播速度存在明顯差異，那么首波沿深度方向的連線的斜率則會發生改變，那么斜率改變的拐點理論上即為樁底的位置。

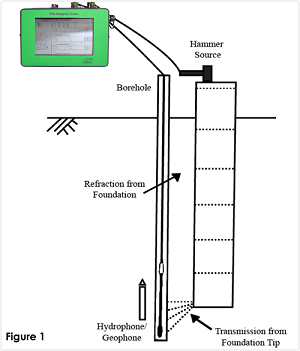

旁孔測試法示意圖

旁孔法測試所用設備即為PDI最新的PIT-QFV雙通道低應變檢測儀，配合專用水聽器作為數據采集裝置，使用內置加速度傳感器的力錘敲擊樁頂，激發應力波。水聽器電纜每隔0.5m標有刻度，測試時，也是每隔0.5m激發并記錄一個信號。測試完成后，將數據導入PIT-W分析軟件，處理數據并繪制首波沿深度方向的時程曲線，判斷樁身長度。

旁孔測試設備

通過我們10m的灌注樁進行的測試，旁孔法確定的樁長較為準確可靠。當然，實際工程的工況復雜多變，樁也是長短不一，檢測結果也可能存在一定的差異。歡迎有興趣的朋友垂詢交流！

旁孔測試曲線
